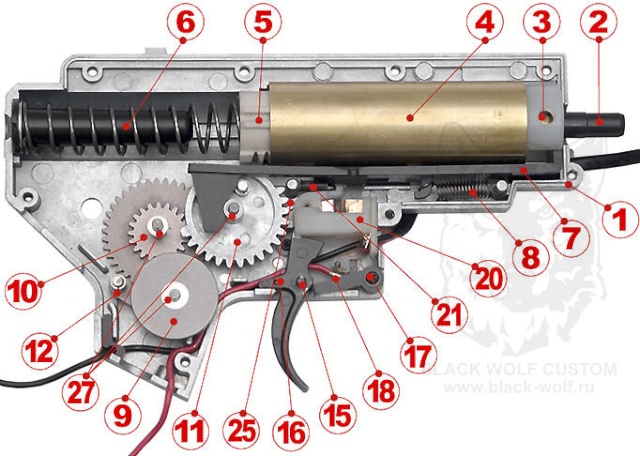

voilà un descriptif et le nom des élèments principaux constituant une G-BOX
ici une version type 2 (Mp5, M4...)

ps : photo prise sur le site "BLACK-WOLF"




1 - coque (celle ci peut etre plus ou moins épaisse)
2 - tête de cylindre
3 - bec d'air ou "nozzle" (celui ci peut être en plastic ou métal)
4 - cylindre (percé ou plein)
5 - piston (plastic renforcé ou métal) accompagné de la tête de piston qui se trouve a l'exprémité
6 - guide ressort ou "spring guide" (plastic ou métal, avec ou sans roulement)
7 - fourchette ou "tapet plate"
8 - ressort de la piece N°7
9 - engrenage moteur ou "bevel gear"
10 - engrenage démultiplicateur ou "spur gear"
11 - engrenage de réarmement ou "selector gear"
12 - anti retour ou "anti-reversal"
13 - bagues d'engrenage ou "bushing" (avec ou sans roulement) NUMERO NON MONTRE SUR LA PHOTO
14 - tête de piston ou "head" (avec ou sans roulement) NUMERO NON MONTRE SUR LA PHOTO
15 - gachette
16 - ressort de la pièce N°15
17 - pièce de mise en sécurité gachette
18 - ressort de la pièce N°17
19 - ressort de puissance NUMERO NON MONTRE SUR LA PHOTO
20 - bloc électrique
21 - ressort de la pièce N°20
25 - rupteur de contact ou "cutt of lever"
27 - rondelles de calage des gears

les différents ressorts
